一种经典的网络游戏服务器架构

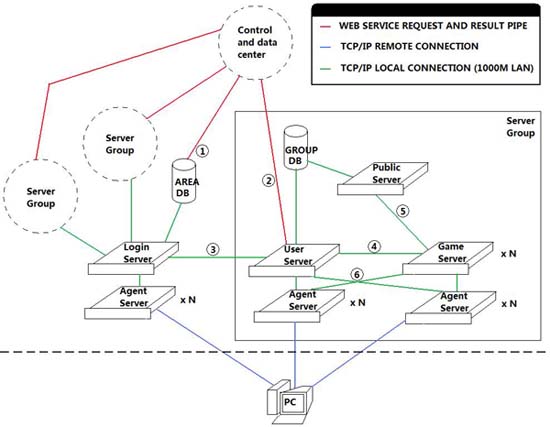

首先，二话不说，上图（用Windows画图画的。。。）




这个图是一个区的架构图，所有区的架构是一样的。上面虚线框的ServerGroup和旁边方框内的架构一样。图上的所有x N的服务器，都是多台一起的。红线，绿线，和蓝线图上也有图示，这里就不多介绍了。关于Agent Server大家也能看出来，其实就是Gate。
这里主要介绍下图上的标记了号码的位置的数据连接的内容和意义。

1-   这是一条WebService的管道，在用户激活该区帐号，或者修改帐号密码的时候，通过这条通道来插入和更新用户的帐号信息。
2-   这也是一条WebService管道，用来获取和控制用户该该组内的角色信息，以及进行付费商城代币之类的更新操作。
3-   这是一条本地的TCP/IP连接，这条连接主要用来进行服务器组在登陆服务器的注册，以及登陆服务器验证帐户后，向用户服务器注册帐户登陆信息，以及进行对已经登陆的帐户角色信息进行操作（比如踢掉当前登陆的角色），还有服务器组的信息更新（当前在线玩家数量等）。
4-   这也是一条本地TCP/IP连接，这条连接用来对连接到GameServer的客户端进行验证，以及获取角色数据信息，还有传回GameServer上角色的数据信息改变。
5-   这条连接也是一条本地的TCP/IP连接，它用来进行公共信息服务器和数个游戏服务器间的交互，用来交换一些游戏世界级的信息（比如公会信息，跨服组队信息，跨服聊天频道等）。
6-   这里的两条连接，想表达的意思是，UserServer和GameServer的Agent是可以互换使用的，也就是玩家进入组内之后，就不需要再切换Agent。如果不怕乱套，也可以把登陆服务器的Agent也算上，这样用户整个过程里就不需要再更换Agent，减少重复连接的次数，也提高了稳定性。（毕竟连接次数少了，也降低了连不上服务器的出现几率）

在这个架构里面，GameServer实际上是一个游戏逻辑的综合体，里面可以再去扩展成几个不同的逻辑服务器，通过PublicServer进行公共数据交换。

UserServer实际上扮演了一个ServerGroup的领头羊的角色，它负责向LoginServer注册和更新服务器组的信息（名字，当前人数），并且对Agent进行调度，对选择了该组的玩家提供一个用户量最少的Agent。同时，它也兼了一个角色管理服务器的功能，发送给客户端当前的角色列表，角色的创建，删除，选择等管理操作，都是在这里进行的。而且，它还是一个用户信息的验证服务器，GameServer需要通过它来进行客户端的合法性验证，以及获取玩家选择的角色数据信息。


采用这种架构的游戏，通常有以下表现。
1- 用户必须激活一个大区，才能在大区内登陆自己的帐号。
2- 用户启动客户端的时候，弹出一个登陆器，选择大区。
3- 用户启动真正的客户端的时候，一开始就是输入帐号密码。
4- 帐号验证完成之后，进行区内的服务器选择。
5- 服务器选择完成之后，进入角色管理。同时，角色在不同的服务器里不能共享。

市面上符合上面几个表现特征的游戏相当的多，而且也不乏旷世巨作。这个架构不是一个新的架构，但是它足够经典和完善，并且逻辑简单而清晰，用来做MMORPG，或者其它网络游戏的服务器架构，是一种不错的选择。
